Основни принцип за отпорност на корозију
Чистоћа површине: Без каменца, уља, прљавштине или загађивача који задржавају влагу/корозивне јоне (нпр. хлориди у приобалним подручјима).
Микро{0}}група текстура: Порозна, неравна површина која омогућава чврсто приањање патине од оксида гвожђа{0}}легура (Цу/Цр/Ни у челику) и спречава да се патина љушти/љушти.
1. СА2.5/СА3 Пескарена завршна обрада –НАЈБОЉА отпорност на корозију (у унутрашњости + приобаље)
Површинске особине: Ултра-чиста (95%+ уклањање каменца/рђе/уља), уједначена микро-храпава текстура (Ра 3,0–5,0 μм), отворена порозна површина за везивање оксида.
Перформансе корозије:
Иницијал: Минимална флека рђе; чиста површина избегава локализовану корозију од заробљених загађивача.
Дугорочно-: Тхесамо завршитикоји омогућава густу, чврсто спојену заштитну патину-чак и у приобалном-окружењу са високим садржајем соли. Патина се формира брзо (са убрзањем) и смањује стопу корозије за 60–70% у односу на друге завршне обраде; корозија удубљења/пукотина је минимизирана.
Кључна напомена: Златни стандард за отпорност на корозију у свим тешким окружењима.
2. Жица-Брушена завршна обрада –Добра отпорност на корозију (само блага унутрашња)
Површинске особине: Лагане текстуре (Ра 1,5–3,0 μм), уклања лабав каменац/прљавштину, али задржава танак, чврст слој основног оксида; умерена чистоћа.
Перформансе корозије:
Иницијал: Спора, уједначена светла рђа; нема брзе -корозије испод каменца (за разлику од воденичког каменца).
Дугорочно-: Формира неравну, али полу{0}}густу заштитну патинублаго унутрашње, чисто окружење(ниска влажност, без соли/загађења). Отпорност на корозију је далеко нижа у приобалним/-подручјима са високом влажношћу-јони соли продиру у слој слабог оксида, узрокујући спору корозију у облику тањира.
Кључна напомена: Исплатива-економична надоградња са млина за унутрашње апликације које нису{1}}критичне.
3. Укисељена и науљена (П&О) завршна обрада –Лоша отпорност на корозију (сва окружења, необрађена)
Површинске особине: Глатка (Ра 0,8–1,5 μм), без каменца-али обложена танким уљем за спречавање рђе{3}}; ниска храпавост површине, без текстуре за адхезију оксида.
Перформансе корозије:
Иницијал: Уљни филм обезбеђујепривремена краткорочна{0}}заштита(2–4 недеље) против рђе; нема корозије док се уље не разгради (УВ/слани спреј/киша).
Дугорочно-: Јака убрзана корозија када нестане уља. Глатка површина блокира адхезију патине-само лабаве, љускаве форме рђе, које задржавају влагу/корозивне јоне. Озбиљна корозија се развија у року од 6–12 месеци у приобалним/-областима са високом влажношћу; заштитна патина се никада не формира (нетретирана).
Кључна напомена: Отпорност на корозију се побољшава само ако је уље потпуно уклоњено и површина је текстурирана (нпр. пескарена) за стварање патине.

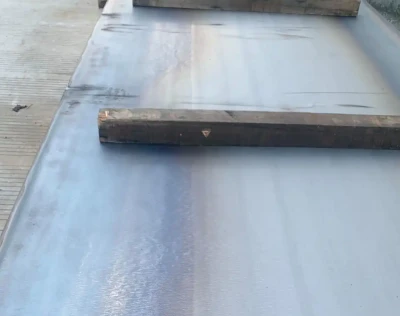

4. Вруће-завршна обрада ваљане млин –ВРЛО слаба отпорност на корозију (сва окружења)
Површинске особине: Необрађен, прекривен дебелом, крхком млинском љуском; неправилна храпава текстура, уметнута прљавштина/уље, лабаве љуспице.
Перформансе корозије:
Иницијал: Екстремно брза корозија{0}}млинска скала се раслојава у року од 1–2 недеље у влажном/обалном окружењу, излажући свеж челик насумичној оксидацији. Јони хлорид/соли заробљавају између каменца и челика, узрокујућикорозија испод{0}}размера(најразорнији облик корозије за АСТМ А242).
Дугорочно-: Катастрофална, неконтролисана корозија; није могуће формирање патине. Дубока рупица, љуштење рђе и деградација површине се јављају у року од 3–6 месеци у приобалним/-областима са високом влажношћу; интегритет структуре је угрожен за компоненте које носе оптерећење.
Кључна напомена: Подразумевана завршна обрада млина иманема значајне отпорности на корозију-Пре-третман (пескарење/жичано четкање) је обавезан за сваку употребу на отвореном.
5. Брушена/полирана завршна обрада –НАЈЛОША отпорност на корозију (сва окружења)
Површинске особине: Изузетно глатка (Ра 0,2–0,8 μм), прецизно-обрађена, без микро-текстуре за везивање оксида; висока чистоћа али близу-нулте површине за формирање патине.
Перформансе корозије:
Иницијал: Спора, једнолична површинска рђа (мала површина одлаже оксидацију), али нема формирања густог оксида.
Дугорочно-: Формира се танак, не-нелепљив слој наранџасте рђе и непрестано се испире кишом/сланим спрејом. Никада се не ствара заштитна патина-челична површина кородира једнолико и временом затамни, са постепеним губитком дебљине. Стопа корозије је нижа од млинске скале, али далеко већа од завршне обраде пескарених/жицом{4}}брушених; питинг корозија се и даље развија у приобалним подручјима.
